Hebei Shanghong Meters Technology Co., Ltd. ist einer der führenden Hersteller und Lieferanten von Doppelserien manueller Wasserzählerprüfstände in China. Wenn Sie qualitativ hochwertige Doppelserien von manuellen Wasserzähler-Prüfständen im Großhandel verkaufen möchten, fordern Sie gerne eine Preisliste und ein Angebot von unserem Werk an.

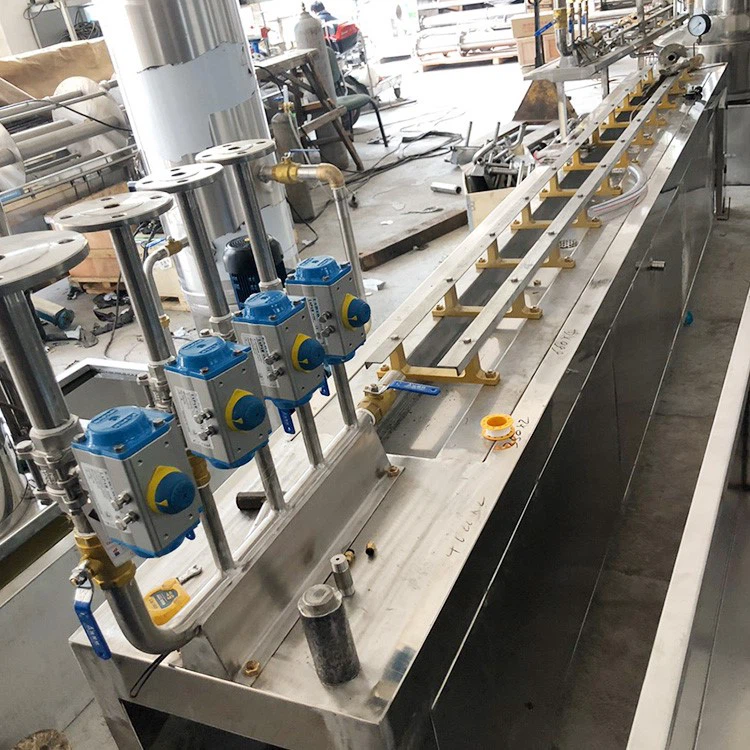

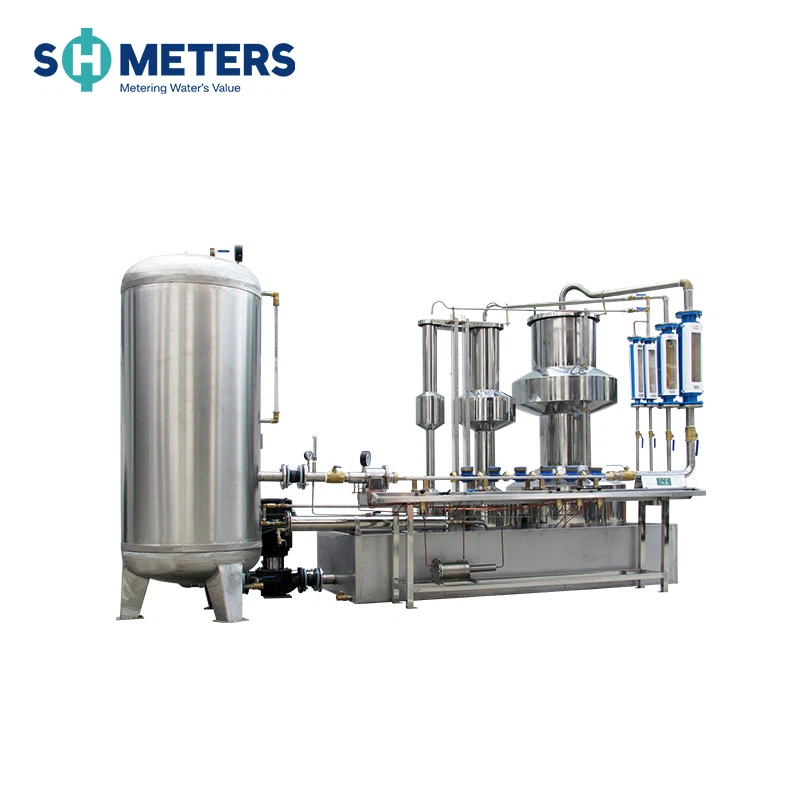

Manueller Wasserzähler-Prüfstand
Beschreibung des manuellen Wasserzählerprüfstands
|
Produktname |
Manueller Prüfstand für Wasserzähler der Doppelserie |
|
|
DN |
DN15~25mm |
DN15~50mm |
|
Testmenge
|
DN15*10 DN20*8 DN25*7 pro Reihe (Erkennungsmenge kann angepasst werden)
|
DN15*20 DN20*18 DN25*16 DN32*1 DN40*1 DN50*1 (Erkennungsmenge kann angepasst werden) |
|
Wasserpumpe
|
380V 3KW |
380 V 7,5 kW+3KW |
|
Größe
|
4000 mm * 2000 mm * 2440 mm
|
4500 mm * 1950 mm * 2800 mm |
| Verifizierungsmethode | Volumetrische Methode | |
|
Arbeitstemperatur |
0~50 Grad |
|
| Luftdruck | 0,35 ~ 0,6 MPa | |
|
Motor |
380 V, drei-phasig, 50 Hz |
|
|
Genauigkeit |
Weniger als oder gleich 0,2 % |
|
|
Garantiezeitraum |
1 Jahr |
|
Manueller Wasserzähler-Prüfstand – Funktionsprinzip
Funktionsprinzip:Das Prüfmedium wird von einer Wasserpumpe angesaugt und anschließend durch einen Druckbehälter stabilisiert, um Schwankungen und Pulsationen im Durchfluss zu reduzieren. Es wird in die Prüfleitung gefördert, durchläuft den Prüfling und das Durchflussanzeigegerät und gelangt dann in das entsprechende Messgerät. Die Messwerte des zu prüfenden Zählers werden mit denen des Standardgeräts verglichen, um den Messfehler des Wasserzählers zu ermitteln.
Manueller Wasserzähler-Prüfstand – Zusammensetzung
Der manuelle Wasserzählerprüfstand von SH Meters besteht hauptsächlich aus einer Werkbank, einem Drucktank, einer Wasserpumpe, einem Messzylinder, einem Wassertank, einem Filter, einem Glasrotor-Durchflussmesser, einem Hydrauliksystem, einem Manometer, einem Temperaturmesser und verschiedenen Ventilen
Manueller Wasserzählerprüfstand – Bedienungsanleitung
1. Stellen Sie den zu prüfenden Wasserzähler auf den Prüfstand und befestigen Sie ihn. Öffnen Sie dann das Einlassventil, um die Rohrleitung und den Wasserzähler unter Druck zu setzen. Stellen Sie dabei sicher, dass der Zähler richtig befestigt ist und keine Lecks vorhanden sind.
2. Öffnen Sie nacheinander alle Durchflussregelventile, um die Luft aus der Rohrleitung und dem zu prüfenden Wasserzähler zu entfernen. Sobald die Luft vollständig entfernt ist, schließen Sie alle Durchflussregelventile.
3. Notieren Sie den Anfangswert des Wasserzählers, öffnen Sie das dem gewünschten Durchfluss entsprechende Durchflussregelventil und stellen Sie es auf die Zieldurchflussrate ein. Beobachten Sie dabei sorgfältig den Füllstand im Messgerät. Wenn der Füllstand den angegebenen Wert erreicht, schließen Sie schnell das Durchflussregelventil
4 . Notieren Sie den endgültigen Messwert des Wasserzählers und den tatsächlichen Messwert des Messgeräts. Lassen Sie das Wasser aus dem Messgerät ab und testen Sie den nächsten Durchflusspunkt. Berechnen Sie nach Abschluss aller Tests den Fehler des Wasserzählers anhand der gesammelten Daten
