Überblick
Der Schaden, der durch ein Leck im Wasserversorgungsnetz entsteht, ist sehr besorgniserregend, insbesondere wenn die Leitung plötzlich platzt. Nehmen wir als Beispiel ein DN300-Rohr. Nach einem Rohrbruch beträgt der Verlust innerhalb einer Stunde bis zu 1250 Kubikmeter Wasser. Wenn die Reparatur nicht rechtzeitig erfolgt, wird das Wasser der geplatzten Leitung den Boden überschwemmen und die Straße zum Einsturz bringen, was zu Opfern und Sachschäden führen wird.
Unser Rohrnetzüberwachungssystem kann die zu reparierende Rohrleitung schnell lokalisieren und nach dem Rohrbruch eine Alarmmeldung senden. Unsere Benutzer können sofort eine Notfallreparatur organisieren, um den Schaden zu beheben und die versteckte Gefahr zu beseitigen.

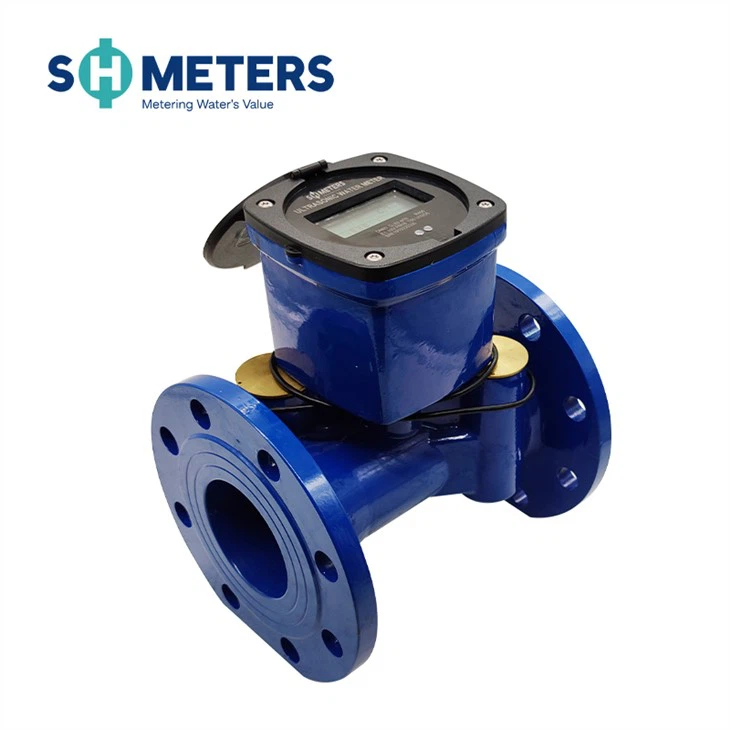

Dieses System verwendet einen Ultraschall-Wasserzähler mit hoher Messbereichsrate (R400), der den Wasserdurchfluss durch die Hauptleitung genau messen und die Berechnungsgrundlage für die Abrechnung und Leckage in der Leitung liefern kann.
Das intelligente Messinstrument des Ultraschall-Wasserzählers S8 besteht aus einem Temperatursensor, Durchflusssensoren und Rechnern. Könnte wichtige Anwendungen und Daten für viele Anwendungen in der Rohrleitung liefern.
Merkmale
Material: Gusseisen, Sphäroguss
Anwendungsbereich: Hauptleitung zu Hause, Hauptleitung zu Wohnung, Hauptwasserversorgung in Wohngebieten, Leck, Kläranlage, Landwirtschaft, Bewässerung, Boden, Aquakultur, Gewerbe, allgemeiner Haushalt, Industrie, Trinkwasser.
Die technischen Daten entsprechen der internationalen Norm ISO 4064.
Kommunikation: RS485 Modbus, GPRS
Ausstattung: Drucksensor, Batterie, LCD-Display, Lesegerät, Datenlogger, Flanschsatz, Flüssigkeitsturbine, Benutzerschnittstelleneinheit
Zeichnet sich durch lange Lebensdauer und hohe Genauigkeit aus
Doppelflansch-Trockenwasserzähler, digital, für den Einsatz in industriellen Rohrleitungen, geeignet für Hochdruckumgebungen, kann gewählt werden, ob ein Impulsausgang installiert werden soll
Mit Fernübertragungssystem-Software zur Unterstützung des Ablesens und Überwachens
Bereitstellung einer vollständigen Softwarelösung zur Messung und Abrechnung
Automatische Leckmessung
Funktionsprinzip
Der Zähler besteht aus dem Qualitätstemperatursensor, dem Durchflusssensor und dem Rechner. Der Temperatursensor misst die Wassertemperatur und der Durchflusssensor misst anhand der Laufzeitdifferenz das Wasservolumen, das durch die Rohrleitungen fließt.
Nach der Erfassung werden die beiden Daten an den Rechner gesendet, die verbrauchte Wassermenge wird berechnet, gespeichert und schließlich auf dem LCD angezeigt. Die Hauptleitung in der Wasserversorgungsleitung hat eine Rohrgröße von mehr als DN50.
Arbeitsprozess
1. Der Ultraschall-Wasserzähler erfasst den Durchfluss in der Rohrleitung und die Druckdaten werden über RTU auf die Cloud-Service-Plattform hochgeladen.
2. Alarm bei plötzlichen Druck- und Durchflussänderungen.
Softwarevorteile
1. Ultraschall-Wasserzähler mit großem Reichweitenverhältnis, genaue Messung.
2. Schnelles Feedback und genaue Positionierung von Notfallinformationen.
Umrisszeichnung
Umrissmaß
| Nenndurchmesser | Länge L | Breite B | Höhe H | Flanschanschluss | ||
| mm | Flanschdurchmesser | Bolzenkreisdurchmesser | Bolzengröße-M | |||
| DN50 | 200 | 170 | 215 | 170 | 125 | 4-M16 |
| DN65 | 200 | 185 | 220 | 185 | 145 | 4-M16 |
| DN80 | 225 | 200 | 235 | 200 | 160 | 8-M16 |
| DN100 | 250 | 220 | 255 | 220 | 180 | 8-M16 |
| DN125 | 250 | 250 | 285 | 250 | 210 | 8-M16 |
| DN150 | 300 | 285 | 335 | 285 | 240 | 8-M20 |
| DN200 | 350 | 340 | 405 | 340 | 295 | 12-M20 |
| DN250 | 450 | 405 | 470 | 405 | 355 | 12-M24 |
| DN300 | 500 | 460 | 525 | 460 | 410 | 12-M24 |
Technische Parameter
| Nenndurchmesser (mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Maximaler Durchfluss Q4 (m³/h) | 50 | 78.75 | 78.75 | 125 | 200 | 312.5 | 500 | 787.5 | 1250 |
| Nenndurchfluss Q3(m³/h) | 40 | 63 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| Übergangsdurchfluss Q2(m³/h) | 0.16 | 0.756 | 0.252 | 0.4 | 0.64 | 1 | 1.6 | 2.52 | 4 |
| Mindestdurchfluss Q1 (m³/h) | 0.1 | 0.158 | 0.158 | 0.25 | 0.4 | 0.625 | 1 | 1.575 | 2.5 |
| Schutzklasse | IP68 | ||||||||
| Messbereich | Q3/Q1 R250/R400 | ||||||||
| Genauigkeitsklasse | Klasse 2 | ||||||||
| Akkulaufzeit | 8 Jahre | ||||||||
| Temperaturklasse | T50 | ||||||||
| Druckverlustklasse | ΔP63 | ||||||||
| Sensibilitätsklasse für Flow-Prädateien | U10/D5 | ||||||||
| Umweltklasse | Klasse B,M1 | ||||||||
| Elektromagnetische Umgebungsklasse | E1 | ||||||||
| Arbeitsdruck | 1,6 MPa | ||||||||
| Maximale Durchflussanzeige (m³) | 9999999.9 | ||||||||
| Rückflussanzeige (m³) | 9999999.9 | ||||||||
| Einbaulage | Horizontal oder vertikal | ||||||||
HINWEIS: Die Flanschabmessungen entsprechen der Norm ISO7005-1:1988. Der Flanschstandard kann angepasst werden. Bestellungen für Produkte mit Sonderanforderungen werden ebenfalls angenommen.
