Produktbeschreibung

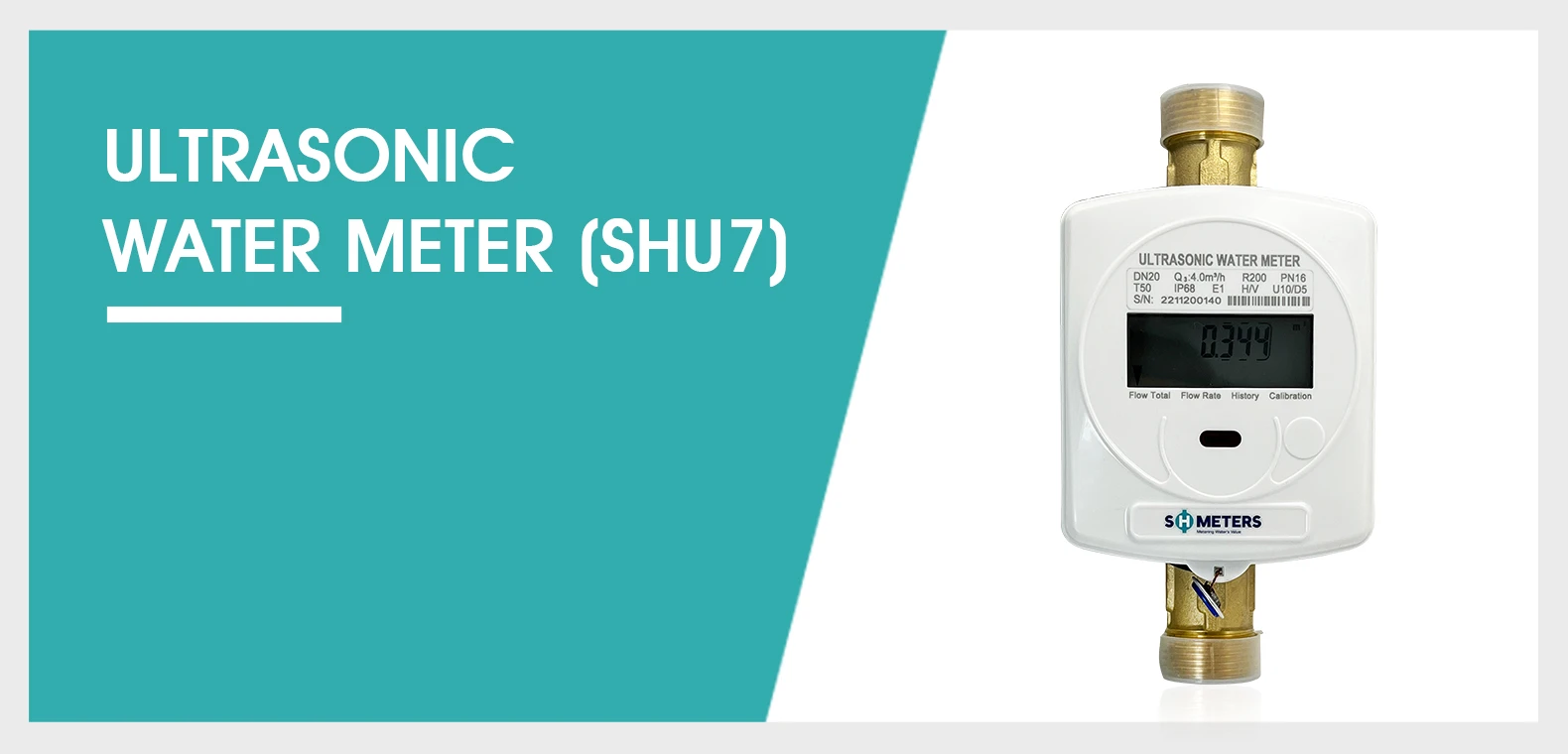

ultrasonic water meter description

Unser Ultraschall-Wasserzähler hat keine beweglichen Teile und ist über Jahre hinweg hochgenau. Da der Durchflusssensor keine beweglichen Teile hat, wird langfristiger Verschleiß mechanischer Teile vermieden, der zu ungenauen Messungen und zum Ausfall des Zählers führen kann. Diese Konstruktion ist außerdem resistent gegen Verunreinigungen, sodass Inspektionen und Wartungen kostenlos sind.

Grundriss-Maßzeichnung

ultrasonic water meter outline dimension

Nenndurchmesser	Länge L	Länge L1	Breite B	Hohes H	Anschlussgewinde
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Hinweise zur Installation

Spülen Sie die Rohre vor der Installation, um Kies und andere Fremdkörper zu vermeiden.
Installieren Sie vor dem Wasserzähler ein Ventil und einen Filter;
Berühren Sie nicht die elektrischen Teile und ziehen Sie nicht an Kabeln, um Schäden während der Installation zu vermeiden.
Wenn der Wasserzähler horizontal oder geneigt installiert ist, muss die Ultraschall-Durchflusssonde an den Rohren horizontal platziert werden. Bei vertikaler Installation muss sichergestellt werden, dass das Wasser von unten nach oben fließt.
Bitte beachten Sie, dass die Pfeilrichtung auf dem Rohr bei der Installation mit der Fließrichtung des Wassers übereinstimmen muss.
Die Verbindungsscheibe muss ordnungsgemäß installiert werden, um zu vermeiden, dass eine falsch ausgerichtete Scheibe das Wasser blockiert und die Genauigkeit des Wasserzählers beeinträchtigt.
Der Wasserzähler darf nicht an einem Ort installiert werden, an dem er starken mechanischen Vibrationen ausgesetzt sein kann. Besondere Hinweise:
1. Installieren Sie unbedingt ein Ein-/Aus-Ventil und einen Filter vor dem Wasserzähler. Für die Wartung wird ein weiteres Ein-/Aus-Ventil danach empfohlen. Um einen Rückfluss zu verhindern, sollte vor oder hinter dem Wasserzähler ein Rückschlagventil installiert werden.

ultrasonic water meter installation 1

Vor der Verwendung dieses Wasserzählers muss das Rohr mit Wasser gefüllt werden, da es sonst zu ungenauen oder sogar gar keinen Messungen kommt.
Bei der Installation des Wasserzählers sollte vor dem Wasserzähler eine Länge von DN*10 reserviert werden. Oder hinter dem Wasserzähler sollte eine Länge von DN*5 reserviert werden;
Der Wasserzähler muss die Anzeige alle 4 Sekunden aktualisieren und den Wasserzählerstand (einschließlich Anfangs- und Endwert) beim Prüfen des Wasserzählers mindestens 4 Sekunden nach dem Schließen des Ventils ablesen, da sonst die Prüfergebnisse beeinträchtigt werden können.
Bitte stellen Sie sicher, dass der Mediumdurchfluss während der Prüfung und Verwendung innerhalb des Durchflussbereichs des Wasserzählers liegt. Andernfalls kann es zu Schäden am Wasserzähler kommen.
Sollten während der Nutzung Störungen auftreten (z. B. Messfehler usw.), wenden Sie sich bitte umgehend an die zuständige Verwaltungsabteilung und führen Sie die Reparatur nicht selbst durch.
Das Produkt ist mit einem Einweg-Siegel gegen Demontage ausgestattet, das nur von autorisiertem Personal entfernt werden darf. Andernfalls ist das Produkt vom kostenlosen Kundendienst ausgeschlossen.
