Produktbeschreibung

ultrasonic water meter description

Unser Ultraschall-Wasserzähler hat keine beweglichen Teile und bietet über Jahre hinweg eine hohe Genauigkeit. Der Durchflusssensor enthält keine beweglichen Komponenten. Vermeiden Sie langfristigen Abrieb mechanischer Teile, der zu ungenauen Messungen und einem Ausfall des Messgeräts führen kann. Ein solches Design ist außerdem resistent gegen Verunreinigungen, daher sind keine Inspektionen und Wartungsarbeiten kostenlos.

Produktmerkmale

Niedrige Startrate (5 l/h), genaue Messung möglich;
Durchflussrate nur 12,5 l/h;
Dynamikumfang (Q3/Q1) erreicht 200:1;
Keine mechanisch beweglichen Teile, kein Abrieb und eine lange Lebensdauer;
Geringer Druckverlust;
Kann die Durchflussrate messen;
Hohe Messfrequenz;
Infrarot-fotoelektrische Leseschnittstelle;
Kapazitive Berührungserkennung;
Batterie ER26500 8500mAh;
Material: 58 Kupfer, ABS-Kunststoff;
Montage in beliebiger Einbaulage;
Alarm bei Luft;
Unterstützt RS485-Modbus/LoRa/LoRaWAN/NB-IOT; geeignet für die Außenaufstellung;
Schutzart IP68;
Bei einem Stromausfall gehen die Daten nicht verloren. Daten können länger als 10 Jahre gespeichert werden und 23 Monate an historischen Daten können automatisch gespeichert werden;
Technische Daten entsprechen der internationalen Norm ISO 4064;
ISO9001-Zertifizierung;
Garantie:2 Jahre.

Umrisszeichnung

ultrasonic water meter outline dimension

Nenndurchmesser	Länge L	Länge L1	Breite B	Hohes H	Verbindungsthread
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

Technischer Parameter

Nenndurchmesser (mm)	15	20	25	32	40
Überlastdurchfluss Q4 (m/h)	3.125	5	7.875	12.5	20
Permanenter Durchfluss Q3 (m3/h)	2.5	4	6.3	10	16
Übergangsdurchfluss Q2 (m3/h)	0.02	0.032	0.05	0.08	0.128
Mindestdurchfluss Q1 (m3/h)	0.0125	0.02	0.0315	0.05	0.08
Anlauf-Durchfluss (m3/h)	0.005	0.005	0.008	0.01	0.015
Maximaler Durchfluss	999999.999
Messbereich	Q3/Q1, R200/(R250 anpassbar)
Genauigkeitsklasse	Klasse 2
Druckverlustklasse	Kleiner oder gleich 0,04 MPa
Arbeitsdruck	1,6 MPa
Temperaturklasse	T30/T50
Temperaturbereich	(5~55) Grad
Lagertemperatur	-20~60 Grad
Umweltklasse	Klasse B
Elektromagnetische Klasse	E1
Stromversorgung	Eingebaute-Lithiumbatterie DC 3,6 V
Akkulaufzeit	8-10 Jahre
Batteriekapazität	8500 mAh
Stromverbrauch	10μA
Einbaulage	Jeder Winkel

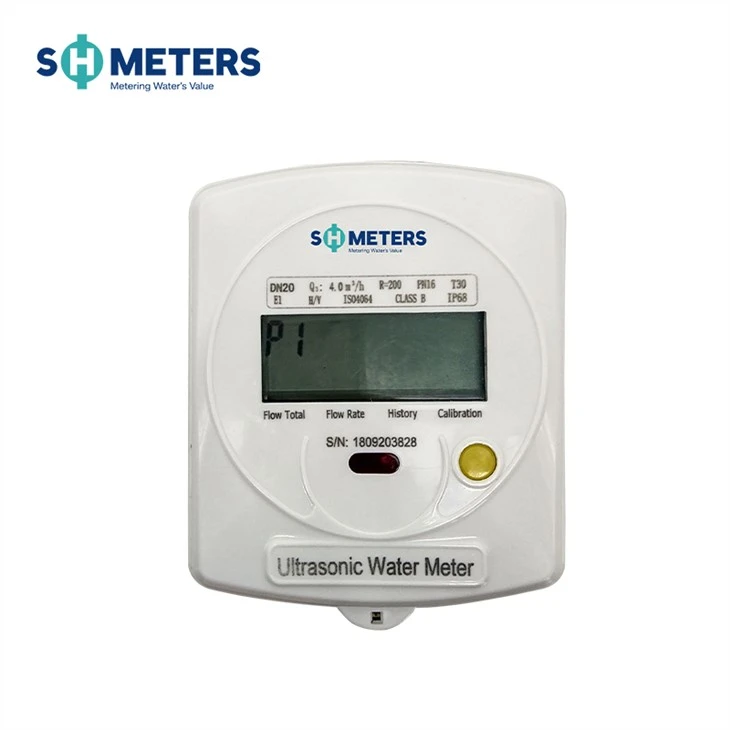

Anzeige	LCD, 8 Ziffern zusätzliche Zeichen
Installationsabstand	U10/D5
Kommunikationsschnittstelle	RS485-Modbus/LoRa/LoRaWAN/NB-IOT
Schutzklasse	IP68

Funktionsprinzip

Der Ultraschall-Wasserzähler ist ein neuartiger Wasserzähler, der den Zeitunterschied erkennen kann, der durch die Geschwindigkeitsänderung entsteht, wenn sich der Ultraschallstrahl stromaufwärts und stromabwärts im Wasser ausbreitet, die Wasserdurchflussrate analysiert und verarbeitet und dann die Wasserdurchflussrate weiter berechnet.

ultrasonic water meter working principle

Hinweise zur Installation

Spülen Sie die Rohre vor der Installation, um Kies und andere Fremdkörper zu vermeiden.
Installieren Sie ein Ventil und einen Filter vor dem Wasserzähler.
Berühren Sie nicht die elektrischen Teile und ziehen Sie nicht an den Drähten, um Schäden während der Installation zu vermeiden.
Wenn der Wasserzähler horizontal oder geneigt installiert wird, muss die Ultraschall-Durchflusssonde an Rohren horizontal platziert werden. Bei vertikaler Installation muss darauf geachtet werden, dass das Wasser von unten nach oben fließt.
Bitte beachten Sie, dass die Pfeilrichtung auf dem Rohr während der Installation mit der Wasserflussrichtung übereinstimmen muss;
Die Verbindungsscheibe muss korrekt installiert werden, um zu verhindern, dass eine falsch ausgerichtete Unterlegscheibe das Wasser blockiert und die Genauigkeit des Wasserzählers beeinträchtigt.
Der Wasserzähler darf nicht an einem Ort installiert werden, der starken mechanischen Vibrationen ausgesetzt sein kann. Besondere Hinweise:

1. Stellen Sie sicher, dass Sie vor dem Wasserzähler ein Ein-{1}}-Ventil und einen Filter installieren. Zu Wartungszwecken wird ein weiteres Ein-{2}}-Ventil nach dem Wasserzähler empfohlen. Um einen Rückfluss zu verhindern, sollte vor oder hinter dem Wasserzähler ein Rückschlagventil installiert werden.

ultrasonic water meter installation 1

Vor der Verwendung dieses Wasserzählers muss das Rohr mit Wasser gefüllt werden, andernfalls kommt es zu ungenauen oder sogar fehlerhaften Messungen.
Bei der Installation des Wasserzählers sollte vor dem Wasserzähler eine Länge von DN*10 reserviert werden. Oder sollte die Länge DN*5 hinter dem Wasserzähler reserviert werden;
Der Wasserzähler muss die Anzeige alle 4 Sekunden aktualisieren und den Wasserzähler ablesen (einschließlich Anfangswert und Ende). Wert) mindestens 4 Sekunden nach dem Schließen des Ventils beim Testen des Wasserzählers, andernfalls können die Testergebnisse beeinträchtigt werden;
Bitte stellen Sie sicher, dass der Mediumdurchfluss während des Tests und der Verwendung innerhalb des Durchflussbereichs des Wasserzählers liegt, andernfalls kann es zu Schäden am Wasserzähler kommen;
Im Falle einer Fehlfunktion (z. B. Fehlfunktion der Messung usw.) während des Betriebs wenden Sie sich bitte umgehend an die zuständige Verwaltungsabteilung und führen Sie die Reparatur nicht selbst durch;
Das Produkt ist mit einem Einweg-Demontageschutzsiegel ausgestattet, das nur von autorisiertem Personal entfernt werden darf. Andernfalls ist es vom kostenlosen Kundendienst ausgeschlossen.

ultrasonic water meter installation 2

Fabrik

factory

Verpackung und Inventar

ultrasonic water meter packaging and inventory

Unser Kunde

our client

FAQ

F: Können Ultraschall-Wasserzähler genau messen?

A: Ultraschall-Wasserzähler sind derzeit die am weitesten verbreiteten Wasserzähler, und ihre Messgenauigkeit wird von Fachleuten in der Branche anerkannt und bestätigt. Das Messprinzip von Ultraschall-Wasserzählern besteht darin, die Fließgeschwindigkeit und das Volumen des Wassers durch die Reflexion von Schallwellen zu messen, was eine sehr hohe Genauigkeit aufweist. Darüber hinaus verfügen Ultraschall-Wasserzähler über keine beweglichen Teile, sodass ihre Stabilität und Zuverlässigkeit relativ hoch sind.

F: Wie kommunizieren Ultraschall-Wasserzähler?

A: Das Grundprinzip der Ultraschall-Wasserzählerkommunikation besteht darin, den Zeitunterschied zu erkennen, der durch die Geschwindigkeitsänderung verursacht wird, wenn sich der Ultraschallstrahl stromaufwärts und gegenläufig im Wasser ausbreitet, und dann die Wasserdurchflussrate zu analysieren und zu verarbeiten, um die Wasserdurchflussrate zu ermitteln und die Wasserdurchflussrate weiter zu akkumulieren. Besser als herkömmliche Kommunikationsmethoden werden Ultraschall-Wasserzähler für die Kommunikation verwendet, und die Übertragung ist genauer, energiesparender und störungssicherer. Dabei werden die erforderlichen Daten in Ultraschallwellen kodiert und in regelmäßigen Abständen vom sendenden Wasserzähler an den empfangenden Wasserzähler gesendet, der die Informationen dekodiert und auf dem Zähler anzeigt.

F: Welche besonderen Anforderungen gelten für die Installation eines Ultraschall-Wasserzählers?

A: Zunächst muss bei der Installation des Ultraschall-Wasserzählers ein Standort ausgewählt werden, der ungefähr der Richtung des Wasserflusses entspricht, um sicherzustellen, dass die Richtung des Wasserflusses mit der Positionierungsrichtung des Instruments übereinstimmt. Dadurch können die Auswirkungen des Wasserflusses auf den Ultraschallsensor wirksam vermieden und Instrumentenmessungen genauer und zuverlässiger gemacht werden. Zweitens muss bei der Installation eines Ultraschall-Wasserzählers auf die Ebenheit und Nivellierung des Rohrs geachtet werden. Schwingende oder unebene Rohre führen zu Fehlern in den Messdaten und beeinträchtigen den Nutzungseffekt. Daher sollte während des Installationsprozesses darauf geachtet werden, die Position und Höhe der Rohrleitung anzupassen, um sicherzustellen, dass die Ebenheit und Ebenheit der Rohrleitung den Standardanforderungen entspricht. Darüber hinaus muss die Rohrleitung vor der Installation des Ultraschall-Wasserzählers vollständig gespült und gereinigt werden, um sicherzustellen, dass Verunreinigungen und Ablagerungen aus der Rohrleitung entfernt werden, um eine Beeinträchtigung der Messdaten zu vermeiden. Das Instrument muss nach der Installation kalibriert werden. Bitte befolgen Sie die Gebrauchsanweisung genau, um die tatsächliche Zuverlässigkeit der Messdaten sicherzustellen. Wenn Sie einen Ultraschall-Wasserzähler verwenden und warten, müssen Sie dessen Gebrauchs- und Wartungsanweisungen verstehen, die Messdaten regelmäßig überprüfen und die Batterie und das Gehäuse rechtzeitig austauschen, um einen normalen Gebrauch sicherzustellen. Achten Sie gleichzeitig darauf, dass das Instrument weder Stößen noch Feuchtigkeit ausgesetzt wird, um Schäden am Instrument zu vermeiden.

F: Welche Zertifizierungen haben unsere Ultraschall-Wasserzähler erhalten?

A: Derzeit haben unsere Ultraschall-Wasserzählerprodukte noch keine relevanten Zertifizierungen erhalten, aber wir planen nun, die notwendigen Informationen einzureichen, um die Zertifizierung im Jahr 2024 zu erhalten. Wir werden weiterhin hart daran arbeiten, sicherzustellen, dass unsere Ultraschall-Wasserzählerprodukte verschiedenen Standards und Vorschriften entsprechen. Wir hoffen auch, dass Sie den Produkten unseres Unternehmens weiterhin Aufmerksamkeit schenken und sie unterstützen können.

F: Kann die Genauigkeit von Ultraschall-Wasserzählern R400 erreichen?

A: Derzeit haben wir einen Ultraschall-Wasserzähler mit einer Genauigkeit von R400 und einem Installationsabstand von U0/D0 entwickelt. Dieser Wasserzähler befindet sich noch in der Testphase und wird voraussichtlich im ersten Quartal 2024 offiziell ausgeliefert.
