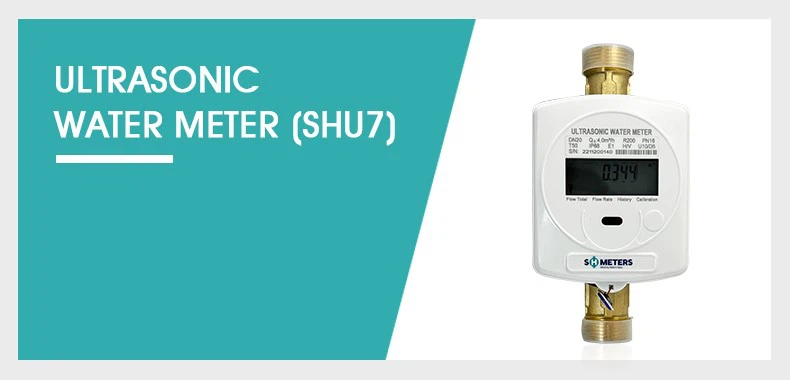

Produktbeschreibung

product-790-380

Keine beweglichen Teile, hohe Genauigkeit über Jahre hinweg. Keine beweglichen Komponenten im Durchflusssensor, wodurch langfristiger Verschleiß mechanischer Teile vermieden wird, der zu ungenauen Messungen und zum Ausfall des Messgeräts führen kann. Dieses Design ist außerdem resistent gegen Verunreinigungen, daher sind Inspektionen und Wartung kostenlos.

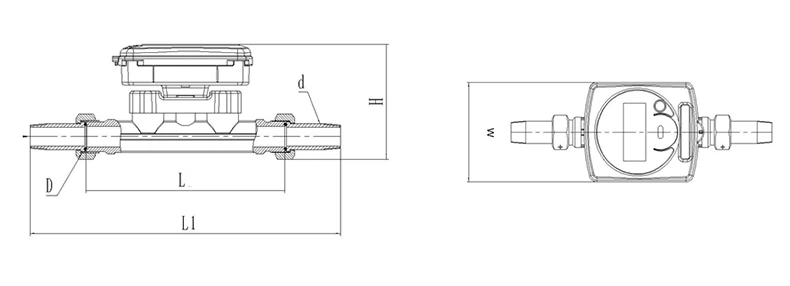

Umriss-Maßzeichnung

product-790-286

Nenndurchmesser	Länge L	Länge L1	Breite B	Hohes H	Anschlussgewinde
mm					d	D
15	165	260	95	86	R	G/B
20	195	300	95	86	R	G/B
25	225	346	95	89	R	G/B
32	180	305	95	100	R1	G1/B
40	200	330	95	120	R1	G1/B

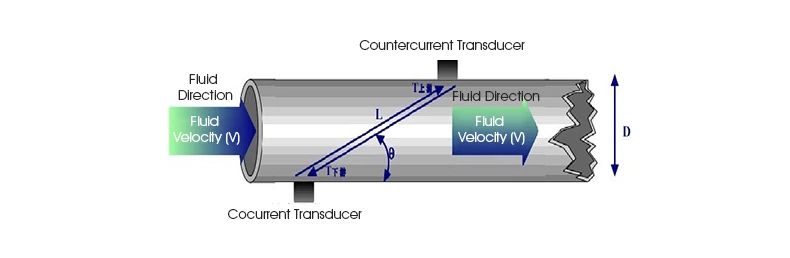

Funktionsprinzip

Ein Ultraschall-Wasserzähler ist ein neuer Wasserzählertyp, der die Zeitdifferenz erkennen kann, die durch die Geschwindigkeitsänderung bei der Ausbreitung des Ultraschallstrahls im Wasser stromaufwärts und stromabwärts entsteht, die Durchflussrate des Wassers analysieren und verarbeiten und anschließend die Durchflussrate des Wassers weiter berechnen kann.

product-1-1

Hinweise zur Installation

Spülen Sie die Rohre vor der Installation, um Kies und andere Fremdkörper zu vermeiden.
Installieren Sie vor dem Wasserzähler ein Ventil und einen Filter;
Berühren Sie nicht die elektrischen Teile und ziehen Sie nicht an Kabeln, um Schäden während der Installation zu vermeiden.

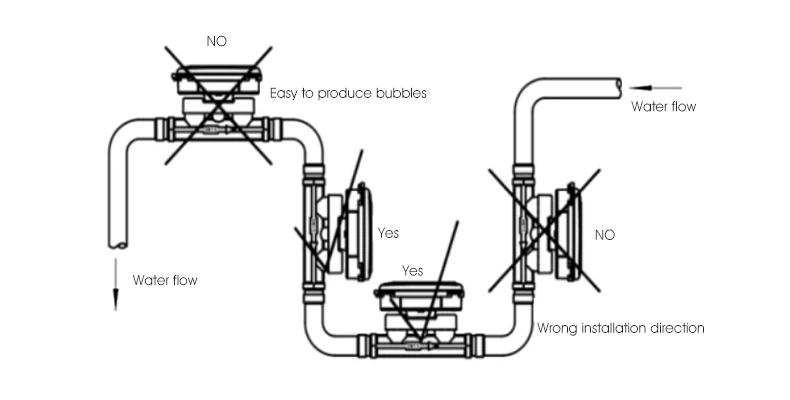

Wenn der Wasserzähler horizontal oder geneigt installiert ist, muss die Ultraschall-Durchflusssonde an den Rohren horizontal platziert werden. Bei vertikaler Installation muss sichergestellt werden, dass das Wasser von unten nach oben fließt.
Bitte beachten Sie, dass die Pfeilrichtung auf dem Rohr bei der Installation mit der Fließrichtung des Wassers übereinstimmen muss.
Die Verbindungsscheibe muss ordnungsgemäß installiert werden, um zu vermeiden, dass eine falsch ausgerichtete Scheibe das Wasser blockiert und die Genauigkeit des Wasserzählers beeinträchtigt.
Der Wasserzähler darf nicht an einem Ort installiert werden, an dem er starken mechanischen Vibrationen ausgesetzt sein kann. Besondere Hinweise:

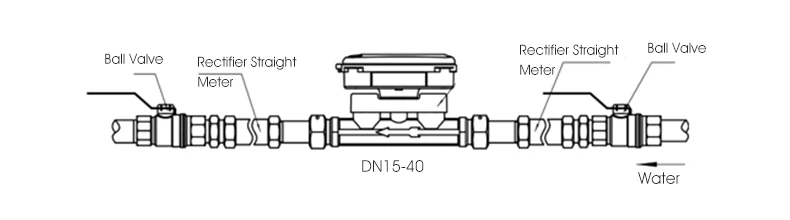

1. Installieren Sie unbedingt vor dem Wasserzähler ein Ein-/Aus-Ventil und einen Filter. Für die Wartung wird danach ein weiteres Ein-/Aus-Ventil empfohlen. Um einen Rückfluss zu verhindern, sollte vor oder hinter dem Wasserzähler ein Rückschlagventil installiert werden.

Vor der Verwendung dieses Wasserzählers muss das Rohr mit Wasser gefüllt werden, da es sonst zu ungenauen oder sogar gar keinen Messungen kommt.
Bei der Installation des Wasserzählers sollte vor dem Wasserzähler eine Länge von DN*10 reserviert werden. Oder hinter dem Wasserzähler sollte eine Länge von DN*5 reserviert werden;
Der Wasserzähler aktualisiert die Anzeige alle 4 Sekunden und liest den Wasserzähler (einschließlich des Anfangs- und Endwerts) aus. Wert) mindestens 4 s nach Schließen des Ventils bei der Prüfung des Wasserzählers, da sonst das Prüfergebnis beeinträchtigt werden kann;
Bitte stellen Sie sicher, dass der Mediumdurchfluss während der Prüfung und Verwendung innerhalb des Durchflussbereichs des Wasserzählers liegt. Andernfalls kann es zu Schäden am Wasserzähler kommen.
Sollten während der Nutzung Störungen auftreten (z. B. Messfehler usw.), wenden Sie sich bitte umgehend an die zuständige Verwaltungsabteilung und führen Sie die Reparatur nicht selbst durch.
Das Produkt ist mit einem Einweg-Siegel gegen Demontage ausgestattet, das nur von autorisiertem Personal entfernt werden darf. Andernfalls ist das Produkt vom kostenlosen Kundendienst ausgeschlossen.
