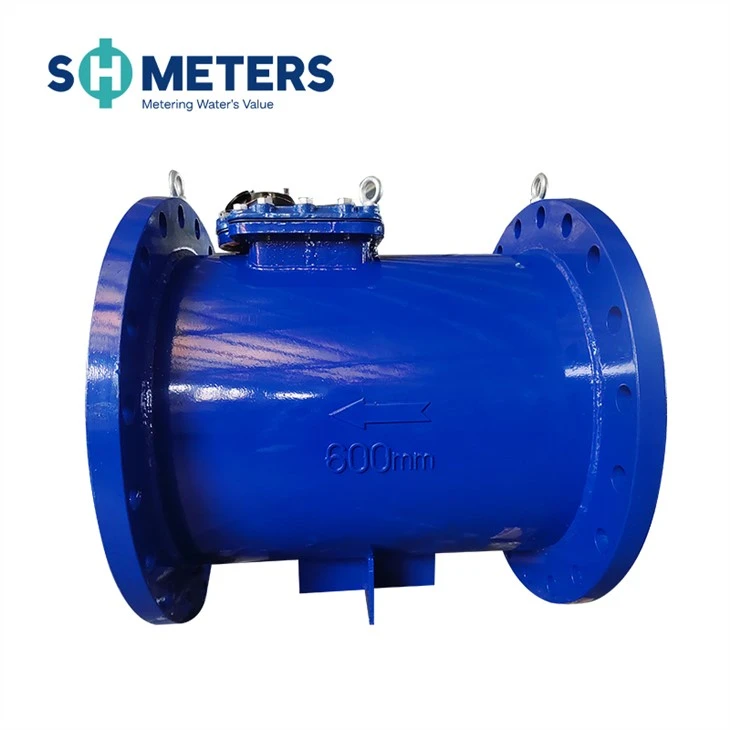

LXXG (R) - 50 ~ 300 (mm)
Bewässerung Horizontales Flügelrad, Kaltwasserzähler mit trockenem Zifferblatt
Anwendung:
--Messung des Volumens von kaltem (heißem) Wasser, das durch die Rohrleitung fließt.
Merkmal:
--Abnehmbare Elementstruktur, einfache Installation und Wartung;
--Trockenzifferblatt, Magnetantrieb;
--Große Durchflusskapazität, kleiner Druckverlust;
--Widerstehen Sie Wasserfeuchter und Verschmutzung;
--Vakuumversiegeltes Register stellt sicher, dass das Zifferblatt frei von Kondensation bleibt und den Messwert in einem langfristigen Betrieb klar hält;
--Ausgewählte hochwertige Materialien für eine gleichmäßige und zuverlässige Charakteristik;
--Technische Daten entsprechen der internationalen Norm ISO 4064.Class B
Die Zähler können mit einer Art Fernübertragungsgerät ausgestattet werden, das Impulserzeugungsvolumen kann 10.1000 oder 10000 L/Puls betragen.
Arbeitsbedingung:
Wassertemperatur: 0,1 ºC ~ 50 ºC (0,1 ºC ~ 90 ºC für Heißwasserzähler)
Wasserdruck: ≤1.0Mpa (1.6MPa auf Anfrage)
Maximal zulässige Fehler:
In der unteren Zone von QMIN inklusive bis aber ohne QT beträgt ±5%
in der oberen Zone von QT inklusive bis einschließlich Qs beträgt ±2% (±3% für Warmwasserzähler)
Dimensionen
| Art | Größe | Länge | Höhe | Anschlussflansch | ||
| Mm | D1 Außendurchmesser | D2 Bolzenkreisdurchmesser | Verbindungsschrauben (n-M) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8 M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | 8-M20 (1,0 Mpa) |
| 12-M20 (1,6 Mpa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | 12-M20 (1,0 Mpa) |
| 405 | 355 | 12-M24 (1,6 Mpa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | 12-M20 (1,0 Mpa) |
| 460 | 410 | 12-M24 (1,6 Mpa) | ||||
HINWEIS: Die Flanschabmessung entspricht der Norm ISO7005-1:1988. Flanschstandard kann angepasst werden. Bestellungen für Produkte mit besonderen Anforderungen werden ebenfalls angenommen
Pulsposition
| Größe | Pulsposition |
| DN50-200 | 100/1000L/Puls |
| DN250-DN300 | 1000L/Puls |
Druckverlustkurve
Spezifikation der Strömungstechnik
| Nenndurchfluss | Maximaler Durchfluss Q4 | Permanenter Durchfluss Q3 | Q3/Q1 | Q2/Q1 | Transitueller Durchfluss Q2 | Minimaler Durchfluss Q1 | Minimaler Messwert | Maximaler Messwert | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Die Betriebsbeschreibung des Zwei-Reed-Schaltersystems
Bitte beachten Sie das Diagramm der beiden Reed-Schalter-Systeme unten, die beiden Reed-Schalter können "ON" BZW. "OFF" von dem Magneten betätigt werden, der während des Betriebs auf dem Register am Zeiger oder Zahnrad angebracht ist, aber niemals gleichzeitig "ON", es sei denn, der Auslassmagnet greift an.
Die beiden Reedschalter betreiben zwei "ON" und zwei "OFF" in einer Runde des Zeigers oder das Getriebe bedeutet einen Signalausgang, dieses Prinzip verhindert den Verlust oder die Überzählung des Signalausgangs durch das Joggen der Schalter oder das Schwingen des Rohrs, so dass die Zuverlässigkeit des Signalausgangs gewährleistet ist.
Garantie
Alle Zähler werden für einen Zeitraum von einem (1) Jahr ab Abnahme gegen Verarbeitungs- und Materialfehler garantiert. Defekte Zähler oder Teile, die innerhalb dieser Frist entdeckt werden, sind bei Rücksendung an die SHMETERS kostenlos zu ersetzen.
