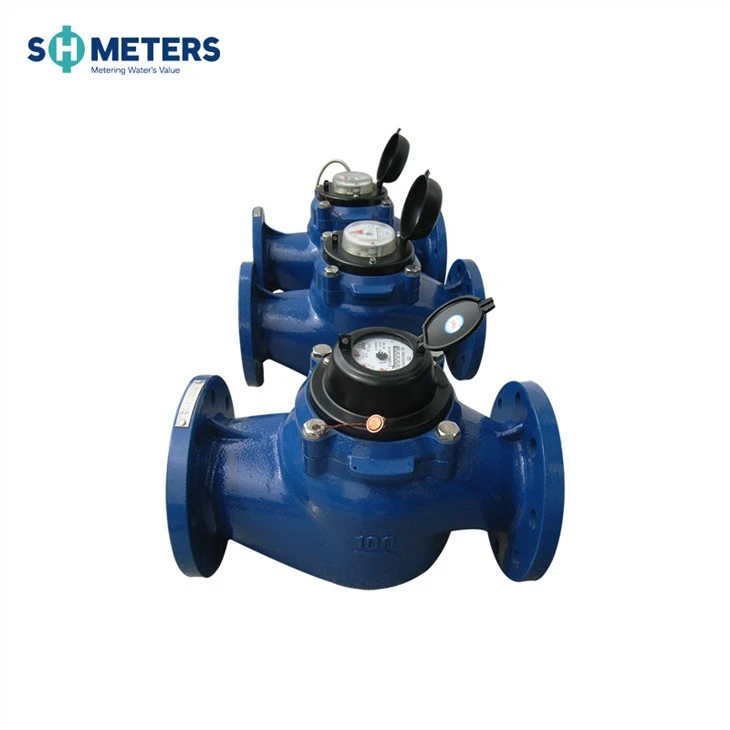

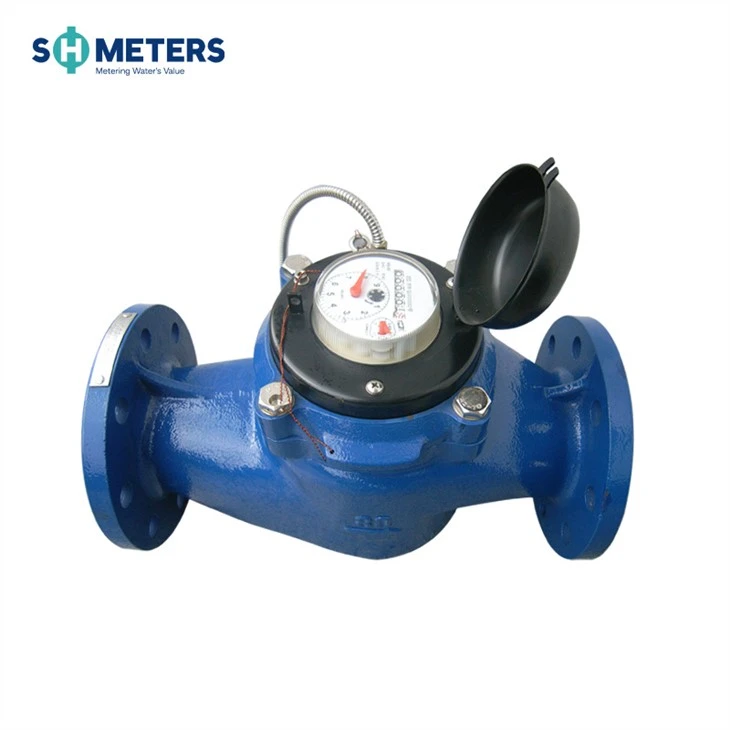

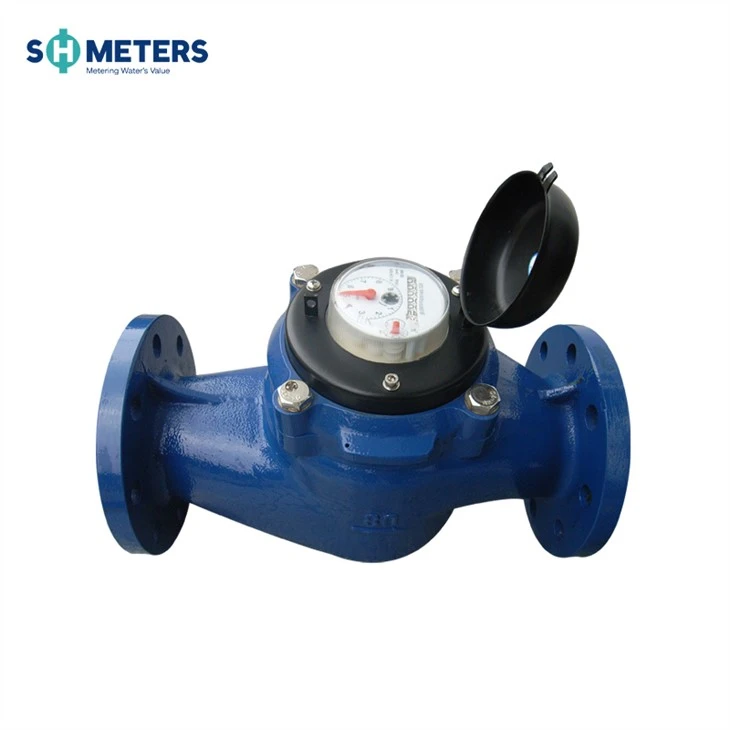

LXCLG(R)-50~200(mm)
Vertikaler Woldman-Kalt- (Warm-)Wasserzähler mit abnehmbarem Element
Anwendung
Misst die Menge an kaltem (heißem) Wasser, das durch die Rohrleitung fließt. Wasserzähler werden in Haushalten, Gemeinden, Kläranlagen usw. verwendet.
Besonderheit
·Abnehmbare Elementstruktur, einfache Installation und Wartung, Register für den universellen Einsatz innerhalb dieses Bereichs abnehmbar ohne Entfernung des Zählers aus der Rohrleitung.
· Trockenes Zifferblatt, empfindliche Magnetantriebsfunktion, geringer Druckverlust.
· Das vakuumversiegelte Register stellt sicher, dass das Zifferblatt beschlagfrei bleibt und die Ablesung auch bei längerem Gebrauch klar bleibt.
· Ausgewählte hochwertige Materialien für stabile und zuverlässige Eigenschaften.
·Technische Daten entsprechen der internationalen Norm ISO 4064.
· Mit hoher Genauigkeit
· Zum Produktzubehör gehören Anschlüsse, Filter, Anschlusszubehör, Rohrzubehör, Flansch, Filter
Optionale Funktionen
·Genauigkeit: R=160/Klasse a
·Größe: DN50-DN200
·Kaltes / warmes Wasser
· Reedschalter-Option
· Flanschstandard kann gewählt werden
· 360 Grad Drehung kann gewählt werden
· Zur Auswahl stehen der Körper aus Gusseisen, Sphäroguss, Edelstahl, GG25, GGG50, SS304 und SS316.
· Betriebsdruck: PN16/25
· Bietet Impulsausgang/RS485-Modbus/Kabelfernbedienung/Impulssplitter/Impulsleseanzeige
Betriebszustand
·Wassertemperatur: {{0}},1 Grad ~ 40 Grad (0,1 Grad ~ 90 Grad für Warmwasserzähler)
· Wasserdruck: Weniger als oder gleich 1 MPa (1,6 MPa für besondere Anforderungen)
Maße
Typ | Länge | Höhe | Anschlussflansch | ||
Mm | D1 Außendurchmesser | Lochkreisdurchmesser | Verbindungsbolzen (nM) | ||
50 | 280 | 280 | 165 | 125 | 4-M16 |
65 | 280 | 280 | 185 | 145 | 4-M16 |
80 | 370 | 300 | 200 | 160 | 8-M16 |
100 | 370 | 305 | 220 | 180 | 8-M16 |
150 | 500 | 500 | 285 | 240 | 8-M20 |
200 | 500 | 515 | 340 | 295 | 8-M20 |
HINWEIS: Die Flanschabmessungen entsprechen der Norm ISO7001-2:1988. Der Flanschstandard kann angepasst werden. Bestellung von Produkten mit besonderen Anforderungen
Spezifikation der Durchflusstechnik
Typ | Maximaler Durchfluss Q4 | Dauerhafter Durchfluss Q3 | Q3/Q1 | Q2/Q1 | Übergangsströmung Q2 | Minimaler Durchfluss Q1 | Max. Messwert | Min. Lesung | |
Vollglasregister | Kunststoffregister | ||||||||
m³/h | m³/h | m³ | |||||||
50 | 50 | 40 | 160 | 1.6 | 0.4 | 0.25 | 999999 | 0.0005 | 0.0002 |
6.3 | 1.6 | ||||||||
80 | 78.8 | 63 | 160 | 1.6 | 0.64 | 0.4 | 999999 | 0.0005 | 0.0002 |
6.3 | 2.5 | ||||||||
100 | 125 | 100 | 160 | 1.6 | 1 | 0.63 | 999999 | 0.0005 | 0.0002 |
6.3 | 3.94 | ||||||||
150 | 313 | 250 | 160 | 1.6 | 2.56 | 1.6 | 999999 | 0.0005 | 0.0002 |
6.3 | 10 | ||||||||
200 | 500 | 400 | 160 | 1.6 | 4 | 2.5 | 999999 | 0.0005 | 0.0002 |
6.3 | 16 | ||||||||
Die Funktionsbeschreibung des Systems mit zwei Reedschaltern
Bitte sehen Sie sich unten das Diagramm des Systems mit den beiden Reedschaltern an. Die beiden Reedschalter werden durch den am Zeiger oder Zahnrad angebrachten Magneten während des Laufs im Register jeweils auf „EIN“ oder „AUS“ geschaltet, jedoch nie gleichzeitig auf „EIN“, es sei denn, der äußere Magnet greift an.
Die beiden Reedschalter betätigen bei einer Umdrehung des Zeigers bzw. des Zahnrads zwei „EIN“- und zwei „AUS“-Schalter, d. h. eine Signalausgabe. Dieses Prinzip verhindert den Verlust oder die Überzählung der Signalausgabe aufgrund von Schalterbewegungen oder Vibrationen des Rohrs und gewährleistet so die Zuverlässigkeit der Signalausgabe.
Garantie
Für alle Zähler gilt eine Garantie von einem (1) Jahr ab Abnahmedatum auf Verarbeitungs- und Materialfehler. Innerhalb dieses Zeitraums entdeckte defekte Zähler oder Teile werden bei Rückgabe an SHMeters kostenlos ersetzt.
