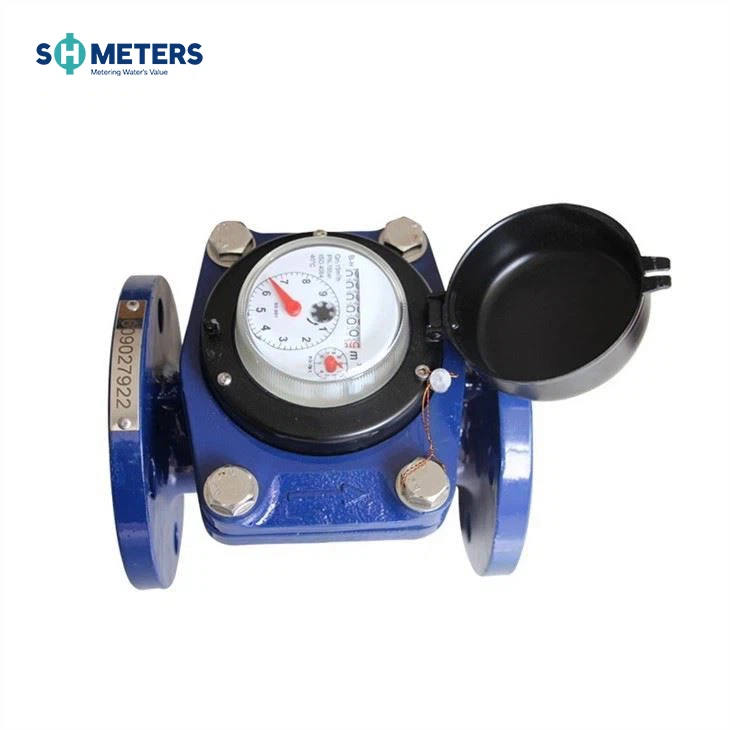

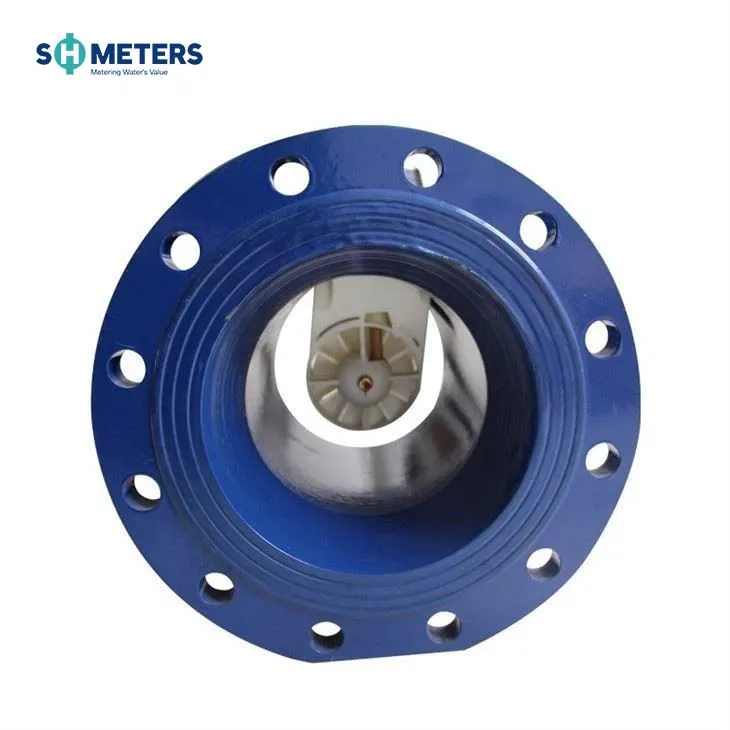

LXXG(R)-50~300(mm)
Bewässerung Horizontales Flügelrad, Kaltwasserzähler (Warmwasserzähler) mit Trockenskala
Anwendung
Messung der Menge an kaltem (heißem) Wasser, das durch die Pipeline fließt. Der Wasserzähler wird für die Bewässerung, die Gemeinde usw. verwendet
Merkmale
·Entfernbare Elementstruktur, einfache Installation und Wartung
·Trockenwähler, Magnetantrieb
·Große Durchflusskapazität, geringer Druckverlust
·Widerstehen Sie Wasserhummer und Verschmutzung
·Das vakuumversiegelte Register stellt sicher, dass das Zifferblatt kondensationsfrei bleibt und die Ablesung über einen langen Zeitraum hinweg klar bleibt
·Ausgewählte hochwertige Materialien für stabile und zuverlässige Eigenschaften
·Technische Daten entsprechen dem internationalen Standard ISO 4064/ISO9100
·Mit hoher Genauigkeit
·Produktzubehör umfasst Steckverbinder, Filter, Anschlusszubehör, Rohrzubehör, Flansch, Filter
Optionale Funktionen
·Kunststoffregister, Kupferregister und Vollglasregister
·Genauigkeit: R=25/20/50
·Größe: DN50-DN300
·Kalt-/Warmwasser
·Reed-Schalter-Option
·Flanschstandard kann gewählt werden
·360-Grad-Drehung kann gewählt werden
·Gusseisen, duktiles Eisen, Edelstahl, GG25, GGG50, SS304, SS316-Körper können gewählt werden
·Betriebsdruck: PN16/25
·Impulsausgang bereitstellen
Arbeitsbedingung
·Wassertemperatur: {{0}},1 Grad ~50 Grad (0,1 Grad ~90 Grad für Warmwasserzähler)
·Wasserdruck: Kleiner oder gleich 1,0 MPa (1,6 MPa auf Anfrage)
Maximal zulässige Fehler
·In der unteren Zone von einschließlich qmin bis einschließlich qt beträgt ±5 Prozent
·In der oberen Zone von einschließlich qt bis einschließlich qs beträgt ±2 Prozent (±3 Prozent für Warmwasserzähler)
Maße
| Typ | Größe | Länge | Höhe | Anschlussflansch | ||
| mm | D1 Außendurchmesser | D2 Lochkreisdurchmesser | Verbindungsschrauben (nM) | |||
| LXXG-50 | 50 | 200 | 253 | 165 | 125 | 4-M16 |
| LXXG-65 | 65 | 200 | 268 | 185 | 145 | 4-M16 |
| LXXG-80 | 80 | 225 | 284 | 200 | 160 | 8-M16 |
| LXXG-100 | 100 | 250 | 295 | 220 | 180 | 8-M16 |
| LXXG-125 | 125 | 250 | 310 | 250 | 210 | 8-M16 |
| LXXG-150 | 150 | 300 | 339 | 285 | 240 | 8-M20 |
| LXXG-200 | 200 | 350 | 382 | 340 | 295 | {{0}}M20 (1,0 MPa) |
| 12-M20 (1,6 MPa) | ||||||
| LXXG-250 | 250 | 450 | 438 | 395 | 350 | {{0}}M20 (1,0 MPa) |
| 405 | 355 | 12-M24 (1,6 MPa) | ||||
| LXXG-300 | 300 | 500 | 488 | 445 | 400 | {{0}}M20 (1,0 MPa) |
| 460 | 410 | 12-M24 (1,6 MPa) | ||||
HINWEIS: Die Flanschabmessung entspricht der Norm ISO7005-1:1988. Flanschstandard kann angepasst werden. Bestellungen für Produkte mit besonderen Anforderungen werden ebenfalls angenommen
Pulsposition
| Größe | Pulsposition |
| DN50-200 | 100/1000L/Impuls |
| DN250-DN300 | 1000 l/Impuls |
Druckverlustkurve
Spezifikation der Durchflusstechnik
| Nenndurchfluss | Maximaler Durchfluss Q4 | Dauerfluss Q3 | Q3/Q1 | Q2/Q1 | Übergangsfluss Q2 | Mindestdurchfluss Q1 | Minimales Lesen | Maximaler Messwert | ||
| DN | m³/h | m³/h | m³ | |||||||
| 50 | 31.25 | 25 | 20 | 4 | 5 | 1.25 | 0.002 | 0.0002 | 999,999 | 999,999 |
| 65 | 50 | 40 | 20 | 4 | 8 | 2 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 80 | 78.75 | 63 | 20 | 4 | 12.6 | 3.15 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 100 | 125 | 100 | 20 | 4 | 20 | 5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 125 | 200 | 160 | 20 | 4 | 32 | 8 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 150 | 312.5 | 250 | 20 | 4 | 50 | 12.5 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 200 | 500 | 400 | 20 | 4 | 80 | 20 | 0.002 | 0.002 | 999,999 | 9,999,999 |
| 250 | 787.5 | 630 | 20 | 4 | 126 | 31.5 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
| 300 | 1250 | 1000 | 20 | 4 | 200 | 50 | 0.02 | 0.02 | 9,999,999 | 99,999,999 |
Die Betriebsbeschreibung des Zwei-Reed-Schalter-Systems
Bitte sehen Sie sich das Diagramm des Zwei-Reed-Schalter-Systems unten an, die beiden Reed-Schalter werden jeweils durch den am Zeiger oder Zahnrad angebrachten Magneten "EIN" ODER "AUS" betrieben, während er auf dem Register läuft, aber niemals "EIN". gleichzeitig, es sei denn, der Außenmagnet greift an.
Die zwei Reedschalter betätigen zwei „EIN“ und zwei „AUS“ in einer Runde des Zeigers oder des Zahnrads bedeutet einen Signalausgang, dieses Prinzip verhindert den Verlust oder das Überzählen des Signalausgangs durch das Rütteln der Schalter oder das Vibrieren des Rohres, so gewährleistet die Zuverlässigkeit der Signalausgabe.
Garantie
Alle Messgeräte werden für einen Zeitraum von einem (1) Jahr ab dem Datum der Abnahme gegen Verarbeitungs- und Materialfehler garantiert. Defekte Messgeräte oder Teile, die innerhalb dieser Frist entdeckt werden, werden nach Rückgabe an SHMETERS kostenlos ersetzt.
