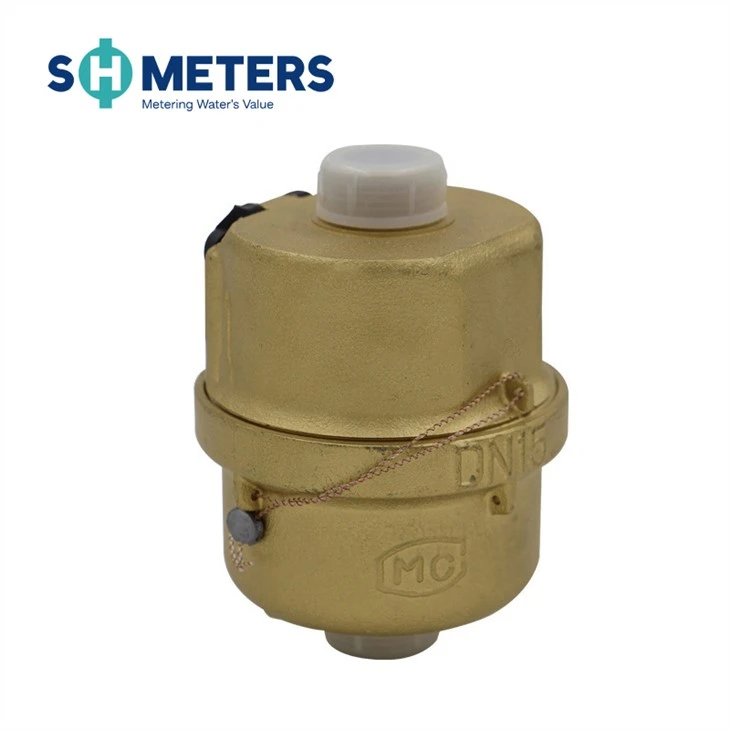

Volumetrischer Wasserzähler
LXHY-15～40
Flüssigkeitsdichter Wasserzähler mit Drehkolben
Anwendung
MessenderKaltwassermenge, die durch die Pipeline fließt. Auch für reines Wasser geeignet.
Betriebszustand
· Der Max.Zulässige Wasserdruck 1.6MPa.
· Widerstandsfähige Wassertemperatur: 50℃.
Eigenschaften
· Niedriger Anlaufstrom.
· Volumetrisches Drehkolben-Messprinzip.
·LXHY-15～20istkeineEinschränkungfürdieInstallation. Die Genauigkeit wird nicht beeinflusst, wenn Daten horizontal, vertikal oder geneigt installiert werden.
·RegistrierungmiteinerspeziellenFlüssigkeitversiegelt,umimLangzeitbetriebdieLeserbeständigkeitzuerhalten.
·MechanismusaushochwertigenMaterialienzusicherenEigenschaften.
· Genaue Messung gemäß ISO 4064 Klasse C.
·Auf WunschkanndieSeriemiteinerArtFernübertragungsgerätausgestattetwerden.
Pulsposition
Magnetposition | Liter / Puls |
* 0.0001 | 1 |
*0.001 | 10 |
Hinweis
· Gehäusematerial: Messinggehäuse / Kunststoffgehäuse.
· Größe: Kunststoffgehäuse: DN15-20; Messingkörper: DN15-40.
· Verschiedene Register können gewählt werden:
Maße
Beschreibung | Einheit | Hydraulische Daten und Abmessungen | |||||
Normale Größe | mm (Zoll) | DN15 (1/2) | DN20 (3/4) | DN25 (1) | DN32 (1-1/4) | DN40 (1-1/2) | |
Q4ErroderLimit ±2% | 3 m /h | 3.125 | 5 | 7.875 | 12.5 | 20 | |
Q3ErroderLimit ±2% | 3 m /h | 2.5 | 4.0 | 6.3 | 10 | 16 | |
Q2ErroderLimit ±2% | l/h | 25 | 40 | 63 | 100 | 160 | |
Q1ErroderLimit ±5% | l/h | 15.6 | 25 | 39.4 | 62.5 | 100 | |
Min.Lesen | l | 0.05 | 0.05 | 0.05 | 0.5 | 0.5 | |
Max.Lesen | m3 | 9999.9999 | 9999.9999 | 9999.9999 | 99999.999 | 99999.999 | |
KARTE | MPa | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | |
Drücken Sie Verlust P AT Q3 | MPa | ≤0.063 | ≤0.063 | ≤0.063 | ≤0.063 | ≤0.063 | |
L | mm | 115 | 165 | 199 | 260 | 300 | |
B | mm | 43 | 43 | 53 | 60 | 77 | |
Gewicht | Ohne Verbindungen | Kg | 1.14 | 1.56 | 2.48 | 3.47 | 5.65 |
Mit Verbindungen | Kg | 0.97 | 1.3 | 2.05 | 2.75 | 4.7 | |
Fehlergrenze
Garantie
Alle Messgeräte werden für die Dauer von einem (1) Jahr ab Abnahmedatum gegen Verarbeitungs- und Materialmängel garantiert. Innerhalb dieser Frist festgestellte defekte Messgeräte oder Teile werden bei Rücksendung an SH-MECHMeters kostenlos ersetzt.
Explosionsansicht
