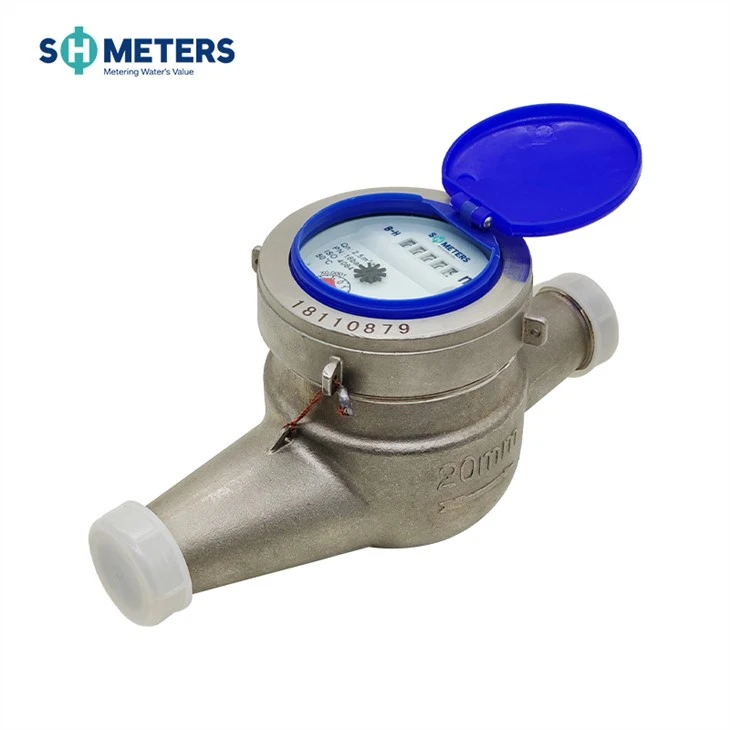

MULTI-JET-TYP
TrockenzifferblattEdelstahl-Körperwasserzähler
Anwendung von Stahl-Mehrstrahlwasserzähler
Messung des Volumens von kaltem (heißem) Wasser, das durch die Pipeline fließt. Wasserzähler wird für Haushalt, Gewerbe, Gemeinde, Pipeline verwendet
Merkmale von Mehrstrahl-Wasserzähler aus Stahl
·Magnetischer Antrieb, niedrigerer Übertragungswiderstand.
·Magnetischer Schirm, für externen Magnetfeldschutz.

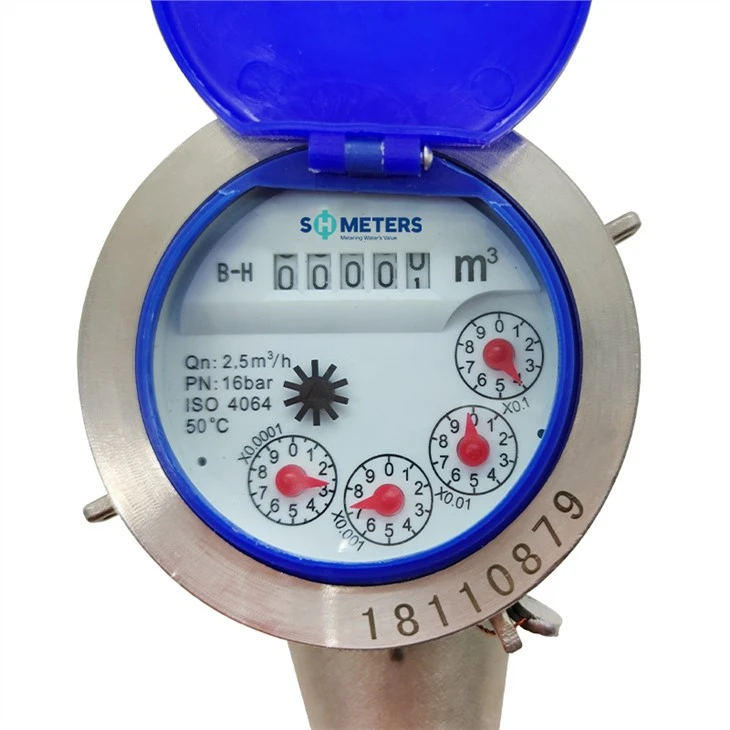

·Versiegeltes trockenes Register sorgt für klares Ablesen der langen Zeit.
·Externes Regelgerät.
Zubehör: 2 Stück Kupplung, 2 Stück Überwurfmuttern und 2 Stück Unterlegscheiben.
·Mit hoher Genauigkeit
·Für horizontalen Einsatz
·Zubehör umfasst Sieb, Drehkolben, Verbindungs-Widget, Anschlussfitting
Optionale Funktionen
·Siegeltyp registrieren: Trockener Typ; Halbtrockener Typ; Supertrockener Typ.
·Genauigkeit: R=80 ; 100; 125; 160;Klasse b;Klasse c.
·Größe: 15~50mm.
·Kaltes Wasser.
·Rückschlagventil.
·Reed-Schalter-Option.
·Verschiedene Längen und Anschlüsse auf Anfrage erhältlich.
·Gewindeendentyp: BSP / NPT.
·Materialien:Edelstahl
·Messing Arbeitsdruck: PN16 (16bar)
·Stellen Sie Impulsausgang/RS485-Modbus/verdrahtete Fernbedienung/Impulssplitter/Impulsleseanzeige zur Verfügung
Fehlergrenze
·In der unteren Zone von qmin einschließlich bis einschließlich qt beträgt ±5%.
·In der oberen Zone von einschließlich qt bis einschließlich qs beträgt ±2%; ±3% für Warmwasserzähler.
Einhaltung von Standards
Technische Daten entsprechen dem internationalen Standard ISO 4064.
Arbeitsbedingungen
·Wassertemperatur: 0.1℃~50℃ für Kaltwasserzähler.
·Wasserdruck: ≤1.6Mpa (16 bar).
Gesamtabmessungen und Gewicht
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Größe (Zoll) | 1/2" | 3/4&Zitat; | 1&Zitat; | 1-1/4" | 1-1/2&Quot; | 2&Zitat; | 2&Zitat; |
| Länge (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Breite (W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Höhe (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Anschlussgewinde D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flanschende |
| Gewicht (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Technische Daten
| DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Größe (Zoll) | 1/2" | 3/4&Zitat; | 1&Zitat; | 1-1/4" | 1-1/2&Quot; | 2&Zitat; | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max.Lesen (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Lesung(Liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Druck (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Druckverlust | 63 | ||||||
| Max.Temperatur | T=50/90 | ||||||
| Impulsausgangsoption | Vmax=24V | ||||||
| Imax=100mA | |||||||
| Pmax=2W | |||||||
Impulsausgangsoption
| Magnetposition | Liter/Impuls |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Wasserzählerinstallation:Das Gesamtinstallationsdiagramm sieht wie folgt aus:
1. Vorsichtsmaßnahmen bei der Installation:
Reinigen Sie vor der Installation das Rohrsystem gründlich, entfernen Sie Hanf, Sand und andere Ablagerungen aus dem Abzweigrohr, um einen Ausfall des Durchflussmessers zu vermeiden
Der Wasserzähler kann waagerecht oder senkrecht eingebaut werden, damit das Anzeigefenster je nach Einbausituation angepasst werden kann
Die Durchflussrichtung sollte mit dem Pfeil auf dem Durchflussmesser übereinstimmen.
Der Rohrdurchmesser sollte dem Durchmesser des Wasserzählers entsprechen.
5DN sollte vor der Tabelle gelassen werden und der Abzweigabschnitt von 2DN sollte nach der Tabelle gelassen werden (DN ist die Nennweite des Wasserzählers).
Beide Enden des Wasserzählers müssen mit Schmutzfiltern und Absperrventilen versehen sein, um Schmutzentfernung, Wartung und Austausch zu erleichtern.
Verschließen Sie nach der Installation die Anschlussmuttern des Wasserzählereinlasses/-auslasses mit Blei.
2. Installation:
Horizontale Rohrinstallation: Bei horizontaler Installation des Wasserzählers ist die Richtung des Rechenwerks nach oben gerichtet. Wenn der Integrator zur Seite zeigt, liegen die beiden Wandler nicht auf derselben horizontalen Fläche. Jedoch kann sich am oberen Schwinger Luft ansammeln, was zu einer ungenauen oder fehlerhaften Messung des Wasserzählers führt, wie in der Abbildung gezeigt.
Installationsmethode für vertikale Rohre: Die vertikale Installation des Wasserzählers muss in das gerade Rohr mit nach oben fließendem Wasser installiert werden, da das nach unten fließende Wasser das Phänomen verursacht, dass das Wasser im Rohr das Rohr unter der Schwerkraft nicht füllen kann und bei Diesmal wirkt sich dies auch auf die Messgenauigkeit des Wasserzählers aus und führt sogar zu einer Nicht-Messung, wie in der Abbildung gezeigt.
& quot;U" Art der Rohrinstallation: Wenn der Wasserzähler am U-Rohr installiert wird, muss der Wasserzähler an der niedrigsten Stelle installiert werden, da sich in der Höhe des Rohrs Blasen bilden können, die zu ungenauen oder nicht gemessenen Messungen führen können des Wasserzählers, wie in der Abbildung gezeigt.
Garantie
Auf alle Messgeräte wird für einen Zeitraum von einem (1) Jahr ab dem Datum der Abnahme eine Garantie auf Verarbeitungs- und Materialfehler gewährt. Innerhalb dieser Frist entdeckte defekte Zähler oder Teile werden bei Rückgabe an SHMETERS kostenlos ersetzt
