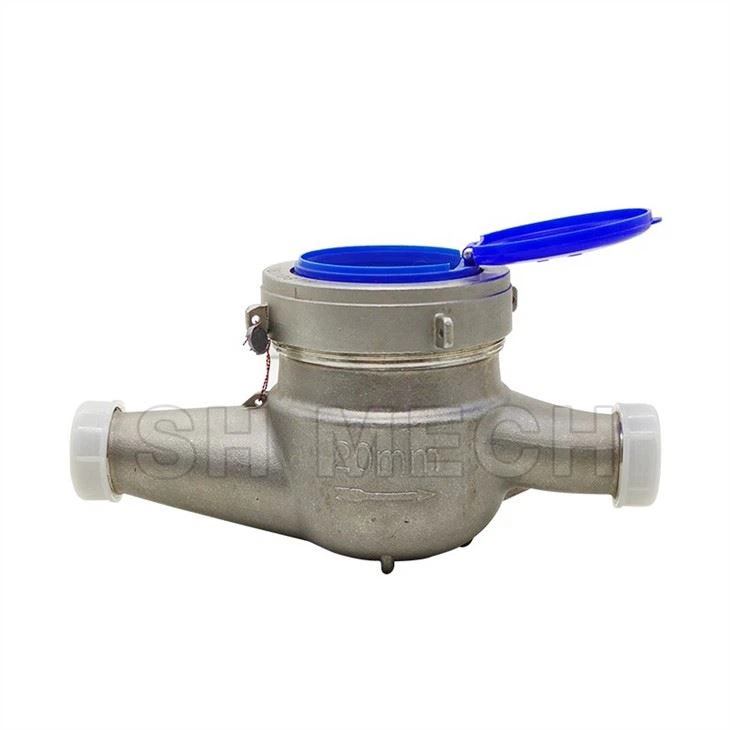

MULTI-JET-TYP
Gehäuse-Wasserzähler aus rostfreiem Stahl mit Trockenanzeige
Anwendung
Messen des Volumens von kaltem (heißem) Wasser, das durch die Pipeline fließt. Der Wasserzähler wird für Haushalte, Gewerbe, Kommunen und Pipelines verwendet
Merkmale
·Magnetantrieb, geringerer Übertragungswiderstand.
·Magnetische Abschirmung zum Schutz vor externen Magnetfeldern.
·Versiegeltes Trockenregister sorgt für lang anhaltendes, klares Ablesen.
·Externe Regeleinrichtung.
Zubehör: 2 Stück Kupplung, 2 Stück Kupplungsmuttern und 2 Stück Unterlegscheiben.
·Mit hoher Genauigkeit
·Für den horizontalen Einsatz
·Zu den Zubehörteilen gehören Sieb, Rotationskolben, Anschluss-Widget, Anschlussstück
Optionale Funktionen
· Register versiegelter Typ: Trockener Typ; Halbtrockener Typ; Supertrockener Typ.
·Genauigkeit: R=80 ; 100; 125; 160; Klasse b; Klasse c.
·Größe: 15~50 mm.
·Kaltes Wasser.
·Rückschlagventil.
·Reed-Schalter-Option.
·Verschiedene Längen und Anschlüsse auf Anfrage erhältlich.
·Gewindeendetyp: BSP / NPT.
·Materialien:Rostfreier Stahl
·BBetriebsdruck: PN16 (16bar)
·Impulsausgang/RS485-Modbus/kabelgebundene Fernbedienung/Impulsteiler/Impulsanzeige
Fehlergrenze
·In der unteren Zone von einschließlich qmin bis einschließlich qt beträgt ±5 Prozent.
·In der oberen Zone von einschließlich qt bis einschließlich qs beträgt ±2 Prozent; ±3 Prozent für Warmwasserzähler.
Einhaltung von Standards
Technische Daten entsprechen der internationalen Norm ISO 4064.
Arbeitsbedingungen
·Wassertemperatur: 0,1 Grad ~50 Grad für Kaltwasserzähler.
·Wasserdruck: Kleiner oder gleich 1,6 MPa (16 bar).
Gesamtabmessung und Gewicht
| Durchmesser (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| Größe (Zoll) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| Länge (L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| Breite (B) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| Höhe (H) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| Verbindungsgewinde D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | Flanschende |
| Gewicht (kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
Technische Daten
| Durchmesser (mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| Größe (Zoll) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| Max. Messwert (m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min. Messwert (Liter) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max. Druck (Bar) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Druckverlust | 63 | ||||||
| Max.Temperatur | T=50/90 | ||||||
| Impulsausgangsoption | Vmax=24V | ||||||
| Imax=100 mA | |||||||
| Pmax=2W | |||||||
Impulsausgangsoption
| Magnetposition | Liter/Impuls |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
Garantie
Alle Messgeräte werden für einen Zeitraum von einem (1) Jahr ab dem Datum der Abnahme gegen Verarbeitungs- und Materialfehler garantiert. Defekte Messgeräte oder Teile, die innerhalb dieser Frist entdeckt werden, werden nach Rückgabe an SHMETERS kostenlos ersetzt
